涂布和丝印有什么区别？

文章出处：https://www.sz-kangli.com 作者：康利邦 人气：1119 发表时间：

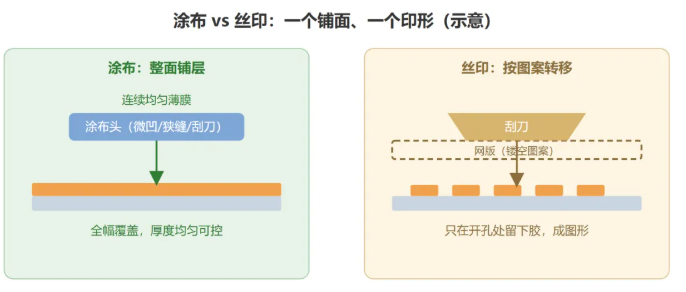

两者都是“把流体转移到基材上”，但目的完全不同：涂布做均匀功能层，丝印做选择性图形。


本质区别

涂布（Coating）

  • 把胶水、油墨、浆料连续或定域地铺成一层膜，追求厚度均匀、面密度一致、无漏涂。
    核心指标：湿膜/干膜厚度、公差、附着力、外观无条纹气泡。


  • 丝印（Screen Printing）
    孔版印刷，网版图文处透墨、非图文处堵死，刮刀把浆料“压”过网孔，形成指定图案。
    核心指标：图形精度、对位、墨层厚度、边缘锐利度。


工艺逻辑对比

（1）转移方式

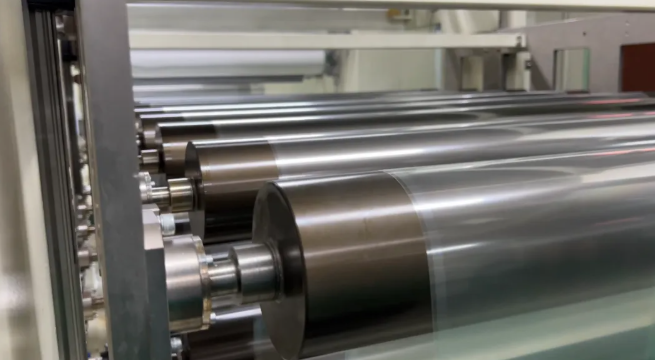

涂布：辊转印、刮刀截留、模头挤出、微凹定量、喷涂雾化

丝印：网版镂空 + 刮刀挤压漏印


（2）覆盖形态

涂布：满涂为主，也可做条纹/间断涂布

丝印：局部图形，点线面任意形状


（3）典型膜厚

涂布：纳米级到几百μm，微凹可到1μm以下，刮刀/狭缝可厚涂

丝印：墨层偏厚，常见10–100μm，厚膜电路可更厚


（4）精度重点

涂布：厚度公差±1–2μm（精密狭缝/微凹）

丝印：线宽/套位精度，常规0.1mm级起


（5）材料粘度

涂布：低粘（微凹1–1000cps）到高粘（刮刀数万cps）都能配

丝印：偏高中高粘，太稀会渗边、网点糊


（6）基材适应

涂布：卷材/片材连续产线为主

丝印：平面/曲面/异形都能印，承印物极广

典型应用场景

  • 涂布用在哪

    锂电极片、光学膜、OCA、保护膜、离型膜

    导热/导电涂层、防水透湿层、压敏胶涂布

    电池隔膜、钙钛矿、柔性显示功能层


  • 丝印用在哪

    PCB阻焊、字符、 logo、按键符号

    厚膜电路、银浆栅线、陶瓷金膏

    硅胶按键、玻璃装饰、标牌、纺织图案

胶/油墨要求不同

  • 涂布胶：流平好、不堵涂布头、烘干/固化稳定、膜厚可控

  • 丝印浆：触变强、不堵网、刮印不拉丝、透墨量稳定

产能与成本逻辑

  • 大面积连续生产：涂布更省人工、节拍稳、良率易控

  • 多色图案、小面积标识、厚膜图形：丝印换网快、设备门槛低

  • 丝印瓶颈在制版和套色；涂布瓶颈在浆料稳定性和干燥节奏
