液体硅胶（LSR）与PC（聚碳酸酯）做包胶、嵌件注塑或双色成型时，不是靠涂一层常温胶把成品硅胶粘上去，而是在模具内热硫化过程中让未硫化LSR与PC一次成型结合。

普通加成型LSR化学惰性强、表面能低（约20–24 mN/m），与PC（表面能30–45 mN/m）仅靠范德华力结合，剥离强度常<2 N/mm，易脱层、开裂，因此建议选择下列三类粘接方案。

一、粘接解决方案

1. 底涂剂 + 普通加成型LSR：PC先清洁、等离子/火焰/电晕活化，再喷涂硅烷偶联剂类底涂（如康利邦CL-26AB、瓦克SEMICOSIL 9180等），一端与PC酯基/羟基反应，一端参与LSR铂催化加成，形成“分子桥”；剥离强度可到3–8 N/mm，但工序多、溶剂VOC、底涂不均易成良率短板。

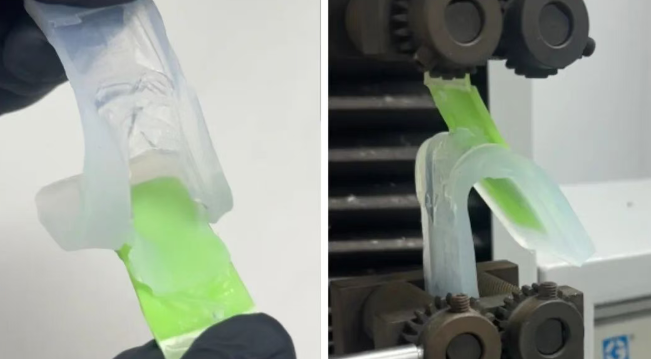

2. 自粘型加成型LSR（免底涂）：在LSR配方里引入双官能增粘助剂，硫化时同步在PC界面形成共价键+机械锚定；无需底涂、不粘模具、硫化快，是手机壳、无线充、3C防水件的主流方向。瓦克ELASTOSIL LR 3078对Makrolon、Apec等PC 90°剥离≥10 N/mm，破坏形式为硅胶内聚破坏；国内康利邦、玖盈、埃肯等也有对应PC自粘牌号。




3. 机械互锁 + 结构补偿：PC件提前做倒扣、锯齿、网格凹槽（深≥0.3 mm），LSR充模嵌入形成物理钩挂，可把综合强度再提30%–50%，但不能单独替代化学粘接。




二、选型参考

• 小批量、已有普通LSR库存 → 底涂剂方案；

• 自动化双色/嵌件注塑、追求良率和节拍 → 自粘型LSR；

• PP、PE等更低表面能塑料 → 自粘LSR也未必稳，仍要先处理或换基材。




三、注意事项

• LSR接PC不是“502/环氧AB胶冷粘”能替代的：冷粘只用于维修小面积，长期弯折、高低温循环、防水密封都会先脱胶。

• 加成型LSR怕含N、S、P、Sn等物质（如某些油墨、脱模剂残留、有机锡），会让铂催化剂中毒、局部不硫化，PC件注塑后残留脱模剂必须先洗净。

• “自粘LSR”也不是通吃所有PC：特殊酯基/玻纤增强/阻燃PC牌号附着力会有差异，打样前先在小片上做水煮、冷热冲验证。

产品推荐

产品名：KL-F6040AB 自粘液体硅胶 LSR

产品介绍：双组份加成型自粘性液态硅橡胶，无需底涂即可与 PC、PET 等基材一体硫化包覆成型

产品特性：硫化速度快，不粘模具，拉伸、撕裂机械性能优异，透明度高，适配注射、模压成型工艺

应用领域：无线充电电子配件、PC 硅胶一体手机保护壳、各类 3C 防水密封产品生产等

想了解更多上康利邦官网 https://www.kanglibang.com/product/list_8.html
